Alquiler de plataforma elevadora para trabajos bajo puente
Pasarela elevadora móvil de personal sobre camión en negativo
PEMP-N 170/190
Máximo rendimiento en grandes infraestructuras con acceso total bajo tablero.
Pasarela elevadora móvil de personal sobre camión diseñada como unidad de acceso bajo puente para trabajos en negativo de gran alcance, ideal para intervenciones exigentes en infraestructuras complejas.
Configuraciones disponibles
PEMP-N 170
Mayor capacidad de carga (hasta 800 kg)
Ideal para trabajos intensivos con múltiples operarios y equipos pesados
PEMP-N 190
Mayor alcance (hasta 19 m)
Optimizada para acceder a zonas profundas bajo tablero en estructuras de gran dimensión
Alquiler de plataforma elevadora sobre camión para trabajos en negativo

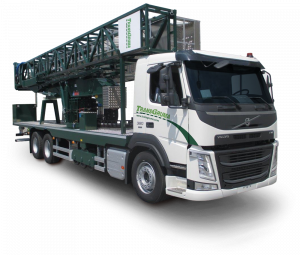

Pasarela elevadora móvil de personal sobre camión
PEMP-N 170/190
Máximo rendimiento en grandes infraestructuras con acceso total bajo tablero.
Pasarela elevadora móvil de personal sobre camión diseñada como unidad de acceso bajo puente para trabajos en negativo de gran alcance, ideal para intervenciones exigentes en infraestructuras complejas.
Configuraciones disponibles
PEMP-N 170
Mayor capacidad de carga (hasta 800 kg)
Ideal para trabajos intensivos con múltiples operarios y equipos pesados
PEMP-N 190
Mayor alcance (hasta 19 m)
Optimizada para acceder a zonas profundas bajo tablero en estructuras de gran dimensión
Alquiler de plataforma elevadora sobre camión para trabajos en negativo
Pasarela elevadora móvil de personal sobre camión
PEMP-N 170/190
Máximo rendimiento en grandes infraestructuras con acceso total bajo tablero.
Pasarela elevadora móvil de personal sobre camión diseñada como unidad de acceso bajo puente para trabajos en negativo de gran alcance, ideal para intervenciones exigentes en infraestructuras complejas.
PEMP-N 170
Mayor capacidad de carga (hasta 800 kg)
Ideal para trabajos intensivos con múltiples operarios y equipos pesados
PEMP-N 190
Mayor alcance (hasta 19 m)
Optimizada para acceder a zonas profundas bajo tablero en estructuras de gran dimensión
8
Alcance máx. negativo
17-19
Longitud pasarela extendida
650-800
Carga máx. distribuida en pasarela
2,6
Anchura máx. de acera a superar
8
Alcance máx. negativo
17-19
Longitud pasarela extendida
650-800
Carga máx. distribuida en pasarela
2,6
Anchura máx. de acera a superar

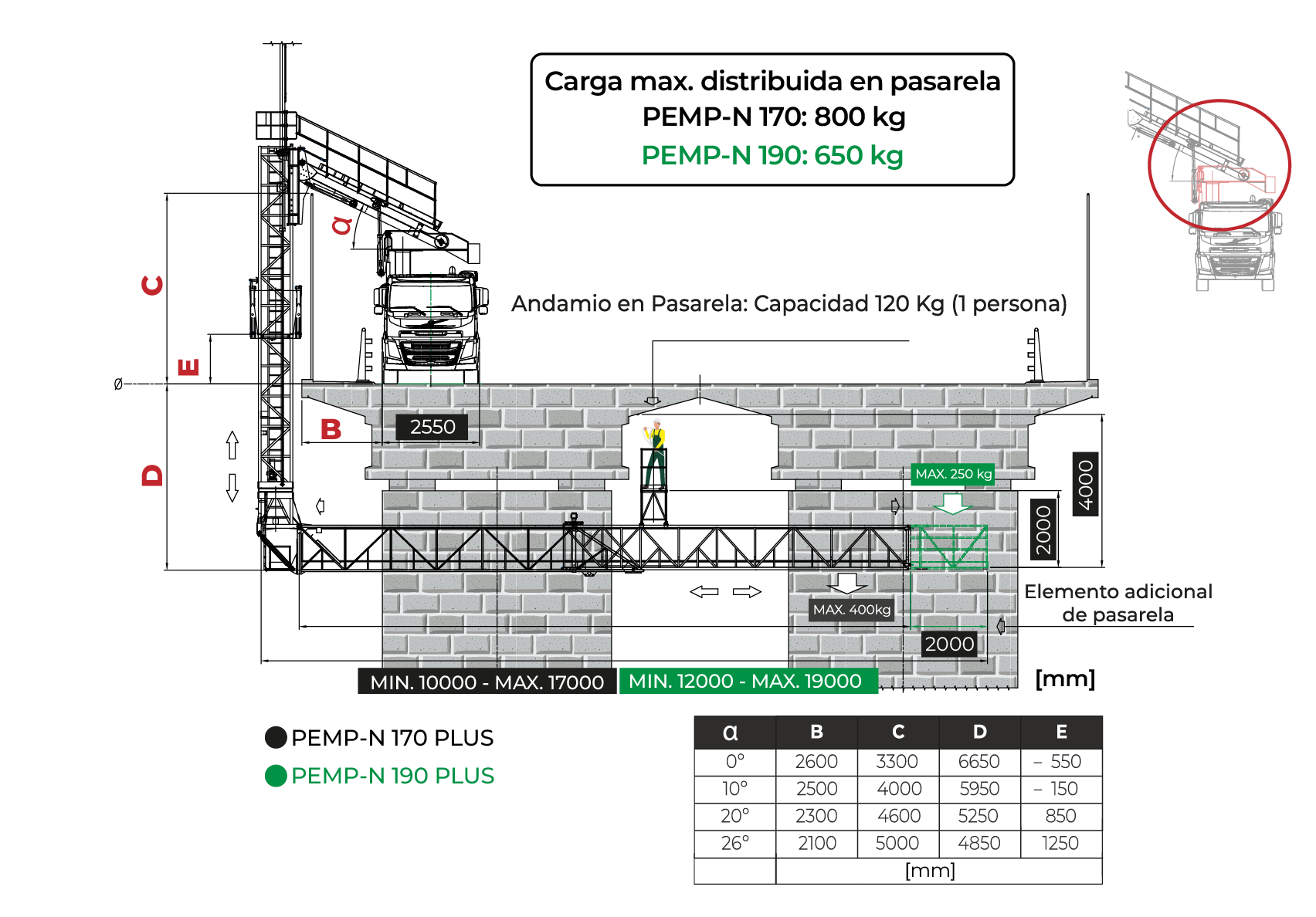

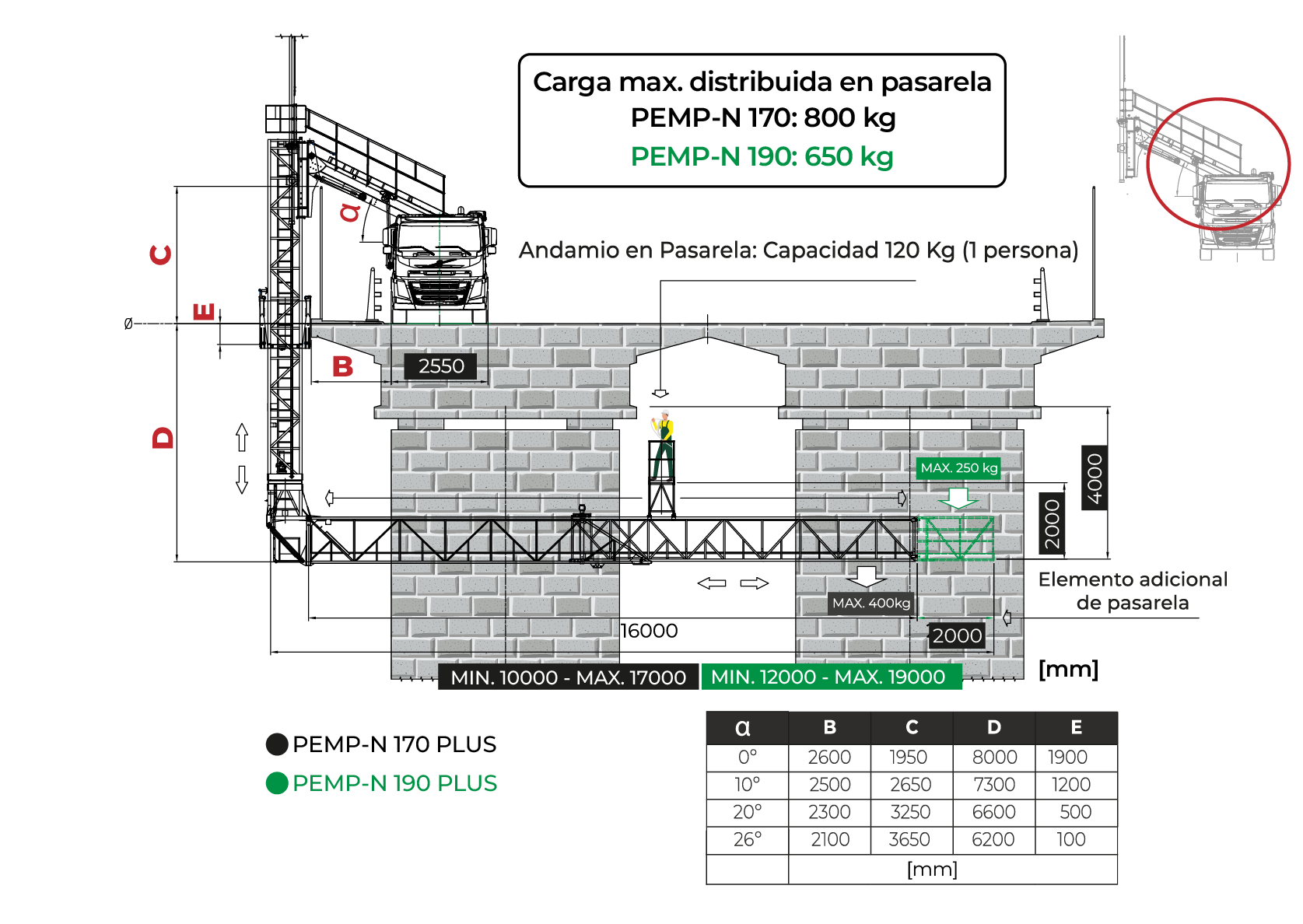

Prestaciones en función del ángulo de elevación (α)
Las variables C y D son interdependientes, cuyos valores máximos no son simultáneamente alcanzables, por lo que, a medida que aumenta la altura de la barrera a superar, disminuye el alcance máximo en negativo.
Información técnica
Cuadro comparativo de todos los modelos de PEMP-N
| Información técnica | 70S | 70L | 150 | 160 | 150 PLUS | 160 PLUS | ✓ 170 | ✓ 190 |
|---|---|---|---|---|---|---|---|---|
| (B) Anchura máxima de acera a superar | 1,7 m | 1,7 m | 2,7 m | 2,7 m | 3,9 m | 3,9 m | 2,6 m | 2,6 m |
| (C) Altura máx. de barrera de seguridad vial a superar | 1,8 m | 1,8 m | 3,5 m | 3,5 m | 4 m | 4 m | 5 m | 5 m |
| (D) Alcance máximo vertical negativo | 4,3 m | 4,3 m | 7,6 m | 7,6 m | 8,5 m | 8,5 m | 8 m | 8 m |
| (E) Alcance mínimo vertical | 1,3 m | 1,3 m | -0,8 m | -0,8 m | -1,2 m | -1,2 m | -0,55 m | 1 m |
| Longitud pasarela sin extender | 1,9 m | 3,45 m | 9 m | 10 m | 9,15 m | 10,15 m | 10 m | 12 m |
| Longitud pasarela extendida | 2,9 m | 7 m | 15 m | 16 m | 15 m | 16 m | 17 m | 19 m |
| Ancho de pasarela | 2,1 m | 1 m | 1,1 m | 1,1 m | 1,1 m | 1,1 m | 1,3 m | 1,3 m |
| Carga máxima distribuida en toda la pasarela | 350 kg | 350 kg | 500 kg | 300 kg | 450 kg | 300 kg | 800 kg | 650 kg |
| Carga máxima en la punta de la pasarela | - | 150 kg | 250 kg | 150 kg | 300 kg | 150 kg | 400 kg | 250 kg |
| Velocidad del viento máxima permitida | 12,5 m/s | 12,5 m/s | 12,5 m/s | 12,5 m/s | 12,5 m/s | 12,5 m/s | 12,5 m/s | 12,5 m/s |
| Ángulo de giro de la pasarela | - | 180º | 180º | 180º | 180º | 180º | 180º | 180º |
| Inclinación máxima del puente permitida | ±3º (±5%) | ±3º (±5%) | ±4º (±7%) | ±4º (±7%) | ±5º (±9%) | ±5º (±9%) | ±4º (±7%) | ±4º (±7%) |
Información técnica PEMP-M 170/190
| Información técnica | ✓ 170 | ✓ 190 |
|---|---|---|
| (B) Anchura máxima de acera a superar | 2,6 m | 2,6 m |
| (C) Altura máx. de barrera de seguridad vial a superar | 5 m | 5 m |
| (D) Alcance máximo vertical negativo | 8 m | 8 m |
| (E) Alcance mínimo vertical | -0,55 m | 1 m |
| Longitud pasarela sin extender | 10 m | 12 m |
| Longitud pasarela extendida | 17 m | 19 m |
| Ancho de pasarela | 1,3 m | 1,3 m |
| Carga máxima distribuida en toda la pasarela | 800 kg | 650 kg |
| Carga máxima en la punta de la pasarela | 400 kg | 250 kg |
| Velocidad del viento máxima permitida | 12,5 m/s | 12,5 m/s |
| Ángulo de giro de la pasarela | 180º | 180º |
| Inclinación máxima del puente permitida | ±4º (±7%) | ±4º (±7%) |

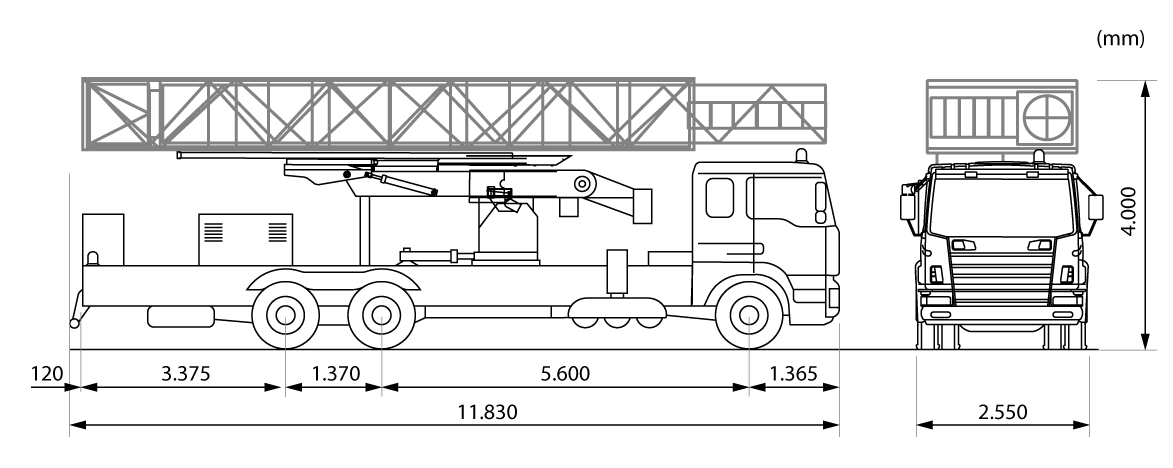

Dimensiones de la PEMP-N 170/190
| Dimensiones en modo transporte | |
|---|---|
| Peso del vehículo modo carretera | 26.000 kg |
| Longitud global del vehículo | 11,73 m |
| Anchura total del vehículo | 2,55 m |
| Altura total del vehículo | 4 m |
Equipamiento profesional para PEMP-N 170/190
Sistema de estabilización rodante
Sistema de comunicación
Sistema de iluminación led
Equipamiento incluido
Equipamiento OPCIONAL
* Consultar disponibilidad y precio del equipamiento opcional / auxiliar.
Generador hidráulico 10 kVA
Andamio
Compresor de aire 10,5 bar
Equipamiento profesional para PEMP-N 150/160 PLUS
Sistema de estabilización rodante
Sistema de comunicación
Sistema de iluminación led
Equipamiento incluido
Equipamiento OPCIONAL
* Consultar disponibilidad y precio del equipamiento opcional / auxiliar.
Generador hidráulico 10 kVA
Andamio
Compresor de aire 10,5 bar
Especialmente indicada para proyectos donde
el alcance y la capacidad marcan la viabilidad de la intervención.
¿Para qué trabajos se utiliza la PEMP-N 170/190?
Aplicaciones en infraestructuras de gran exigencia
La PEMP-N 170/190 está diseñada para intervenciones bajo tablero en puentes y viaductos de gran dimensión, donde se requiere un mayor alcance horizontal y una elevada capacidad de carga para trabajos técnicos complejos.
Permite actuar en estructuras con grandes voladizos, mayores alturas de barrera y configuraciones exigentes, manteniendo estabilidad y eficiencia durante toda la intervención.
¿Para qué trabajos se utiliza la PEMP-N 150/160 PLUS?
Aplicaciones especializadas en estructuras complejas
La PEMP-N 150/160 PLUS está diseñada para intervenciones bajo tablero en puentes y viaductos con geometrías complejas, donde el acceso convencional resulta limitado o ineficiente.
Gracias a su capacidad para superar aceras de hasta 3,9 metros y salvar pretiles de mayor altura, permite trabajar en estructuras con grandes voladizos, barreras de seguridad elevadas o configuraciones irregulares, reduciendo al mínimo la necesidad de recolocar el vehículo.
Trabajos donde marca la diferencia
Aplicaciones principales de la pasarela bajo puente sobre camión
- Inspección estructural en puentes de gran luz
- Sustitución de apoyos (neoprenos) de gran tamaño
- Instalación de sistemas estructurales y sensores
- Trabajos de reparación, refuerzo y soldadura pesada
- Aplicación de pintura técnica y chorreo en zonas profundas
- Intervenciones en estructuras con barreras elevadas o accesos complejos
FAQs
Preguntas frecuentes sobre Plataformas elevadoras móviles de personal en negativo PEMP-N
¿Qué es una PEMP-N 170/190?
Es una pasarela elevadora móvil de personal sobre camión diseñada como unidad de acceso bajo puente para trabajos en negativo, especialmente indicada para inspección y mantenimiento de puentes y viaductos.
¿Qué diferencia hay entre la PEMP-N 170 y la 190?
La PEMP-N 170 prioriza la capacidad de carga, con hasta 800 kg en pasarela y 400 kg en punta, mientras que la PEMP-N 190 amplía el alcance horizontal hasta 19 m, aunque reduce la carga máxima a 650 kg y 250 kg en punta.
¿Qué alcance tiene este equipo?
Según configuración, trabaja con 17 m o 19 m de alcance horizontal bajo tablero y con 8 m de alcance vertical negativo.
¿Para qué tipo de puentes está recomendada?
Está especialmente indicada para puentes y viaductos donde se necesita gran alcance bajo tablero, buena capacidad de carga, superación de aceras de hasta 2,6 m y barreras de seguridad vial de hasta 5 m.
¿Qué trabajos permite realizar?
Es adecuada para inspección técnica, sustitución de apoyos, instalación de sensores, drenajes y colectores, así como trabajos de reparación, soldadura, chorreo y pintura técnica bajo tablero. Esta tipología de uso encaja con la categoría PEMP-N del catálogo de Transgruma para mantenimiento e inspección de estructuras.
¿Qué equipamiento técnico incorpora?
La ficha muestra equipamiento de 10 kVA y andamio en pasarela con capacidad para 120 kg (1 persona).
¿Se alquila con operador?
Sí, el servicio de Transgruma se plantea como alquiler con operador especializado para este tipo de intervenciones técnicas en puentes e infraestructuras. Adicionalmente, la empresa contratante podrá disponer de equipo técnico especializado debidamente formado. Transgruma ofrece formación específica de operador de PEMP-N.
