36Z4

Pluma estacionaria sobre mástil

Características técnicas

Tipo de plegado

Z

Número de brazos

4

Alcance horizontal

36,00 m

Alcance vertical

38,00 m​

Superficie de trabajo

4.069 m2

Tramo final de manguera

4,00 m

Diámetro de la tubería

125 mm

Motor eléctrico

18,5 kW

Voltaje

380-400V / 50-60Hz

Componentes

Peso

Contrapluma

1.050 gk

Pedestal + Tramo base de pluma

4.550 gk

Conjunto de tramos de pluma

5.600 gk

Pasarelas de acceso a pluma distribuidora

1.100 gk

PESO TOTAL DE PLUMA

12.300 gk

Conjunto de mástiles (2 x 4.850 kg)

9.700 kg

Pasarelas de acceso a pluma distribuidora

900 kg

PESO TOTAL DE MÁSTILES

10.600 kg

Peso de hormigón en pluma

10.600 kg

Peso total del equipo sin contrapesos

10.600 kg

* Contrapesos

10.600 kg

Peso total del equipo con contrapesos

10.600 kg

*IMPORTANTE

Cuando la Pluma Distribuidora de Hormigón trabaje sobre el mástil diseñado por el fabricante, no será necesario el uso de contrapesos para el desempeño de su trabajo gracias a su composición estructural.

En caso de que la Pluma Distribuidora de Hormigón trabaje sobre torre de celosía, será nacesaria la instalación de un contrapeso adicional de 4.300 kg.

Compártelo
Share on facebook
Facebook
Share on twitter
Twitter
Share on linkedin
LinkedIn

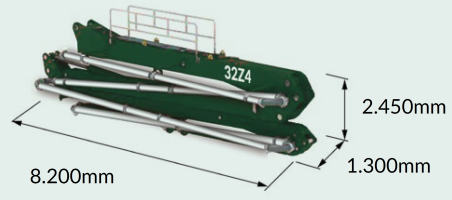

5.600 kg

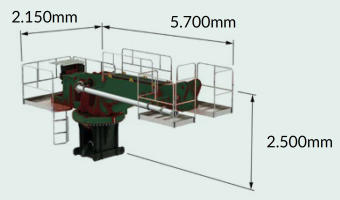

950 kg: Contrapluma

3.950 kg: Pedestal + tramos base de pluma


PLuma: 6.600 kg


Contrapesos: 5.200 kg

2 sontrapesos de 2.600 kg


Mástil:

diagrama-36z4

REACCIONES SOBRE LOS FORJADOS

PESO EN FUNCIONAMIENTO

24.950 kg

MOMENTO EN FUNCIONAMIENTO

1.411,42 kN·m

FUERZA HORIZONTAL (FHORZ)

293,76 kN

29.955,18 kg

FUERZA VERTICAL (FVERT)

235,24 kN

23.987,8 kg

REACCIONES SOBRE LA ZAPATA

PESO EN FUNCIONAMIENTO

24.950 kg

MOMENTO EN FUNCIONAMIENTO

1.411,42 kN·m

F-brazo (horizontal)

349,36 kN

3.5624,8 kg

F-perno (horizontal)

87,34 kN

3.5624,8 kg

F-brazo (vertical)

504,08 kN

51.401,84 kg

F-perno (vertical)

126,02 kN

12.850,46 kg

FUERZA Y MOMENTO DE TORSIÓN

VELOCIDAD DE LA PLUMA

0,74 m/s

FUERZA DE TORSIÓN

3,62 kN

MOMENTO DE TORSIÓN

43,52 kN·m

LA DIRECCIÓN DEL VIENTO EJE Z

VELOCIDAD DEL VIENTO

120 km/h

q (kN/m2)

0,69

W=q.c (c=1,2)*

0,83

F-wind = W.A (Lado de pluma)

20,31 kN

F-wind = W.A (Lado de contrapeso)

1 kN

M-t (Par debido al viento)

219,19 kN

M (Momento de flexión debido al viento)

35,10 kN·m

*c es coeficiente aerodinámico

LA DIRECCIÓN DEL VIENTO EJE X

VELOCIDAD DEL VIENTO

120 km/h

q (kN/m2)

0,69

W=q.c (c=1,2)*

0,83

F-wind = W.A

9 kN (H)

M-t (Par debido al viento)

0

M (Momento de flexión debido al viento)

37,5 kN·m

*c es coeficiente aerodinámico
